Schmieröl- und Schneidöl-Filtration | Drehautomaten

Praxisbericht

Drehautomaten & Schleifmaschinen

  • 30 Davenport und 7 Brown & Sharpe Drehautomaten zur Schraubenherstellung
  • 6 Herbert und Hardinge Sattel-Revolverdrehautomaten
  • 1 Cincinnati Schleifmaschine

Öltyp: Houghto CF 33 und Texaco MX 32 für Lagerschmierung und als Kühlschmierstoff
Ölvolumen: 1.000 Liter pro Tank

Herausforderung

Bedingt durch den Bearbeitungsprozess ist der Schmutzeintrag und Wassereintrag in die Lagerschmierung extrem hoch. Dadurch, dass aber eine hohe Ölreinheit für die Lagerschmierung empfohlen wird, konnte das Öl nur für kurze Zeit verwendet werden, so dass immer wieder Frischöl beschafft werden musste. Das gebrauchte Öl konnte nur noch für die Kühlung während des Schneidprozesses wiederverwendet werden. Da weniger Kühlschmierstoff benötigt wird als Schmieröl für die Lagerschmierung, stieg die Menge an gebrauchtem Altöl immer mehr an.

Schneidöl-Filtration, Drehautomaten

Drehautomaten in der Fertigung

Lösung: Schmier- und Schneidöl-Filtration

Das Öl aus einem Sammel- bzw. Setztank wird mit einem mobilen 100-Mikron-Filter sowie einem Beutelfilter vorfiltriert und in einen IBC mit einem Fassungsvolumen von 1.000 Litern geleitet. Anschließend wird das Öl zehn Tage lang kontinuierlich von einem CJC® Ölpflegesystem mit Vorfilter aufbereitet.

Schmutzaufnahmekapazität: bis zu 20 kg
Wasseraufnahmekapazität: > 1,8 Liter
Filterfeinheit: 3 µm absolut, 1 µm nominal
Filtertyp / -material: Tiefenfilter aus 100% Naturmaterial

Schneidöl-Filtration, Drehautomaten

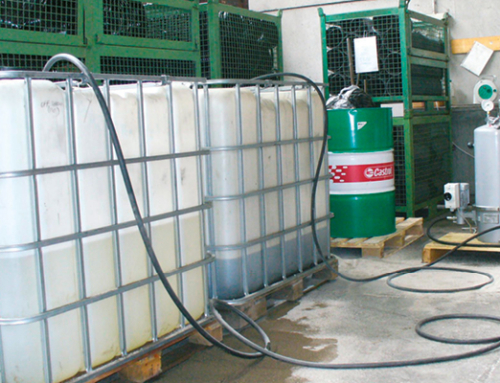

CJC® KSS-Filter installiert am IBC zur Schmier- und Schneidöl-Filtration

Resultat

Durch die Installation des CJC® KSS-Filters hat sich die Reinheitsklasse des Öls von 22/21/17 (gemäß ISO 4406) auf 15/13/7 signifikant verbessert und der Wassergehalt wurde von 225 ppm auf 34 ppm reduziert. Das Öl ist sauberer als Frischöl und wiederverwendbar als Schmieröl für die Lagerschmierung.

Nullprobe
VORHER
NACH Filtration
mit CJC
Partikel > 2 µm 3.657.120 23.088
Partikel > 5 µm 1.228.261 4.696
Partikel > 15 µm 83.125 85
ISO Code 4406 *) 22/21/17 15/13/7
Wasser, ppm 225 34
*) Informationen zu den Ölanalysen sind auf Anfrage erhältlich.

Membranfiltertest

Schneidöl-Filtration, Drehautomaten

Membranfilter vorher (li) und nach Installation des CJC® KSS-Filters (re)

Einsparungen & Vorteile

Durch die Ölaufbereitung mit dem CJC® KSS-Filter profitiert unser Kunde sowohl von dem reduzierten Ölverbrauch als auch den damit verbunden Einsparungen:

  • Frischölbedarf um 31 % gesenkt
    • entspricht 9.000 Liter Öl pro Jahr
  • Einsparungen:
    • ca. 12.000 EUR pro Jahr
    • ca. 43.200 kg CO2 pro Jahr
Anwendungsstudie Schmierölpflege 4-Takt-Dieselmotor

Öl pflegen statt wechseln schont gleichzeitig Umwelt und Ressourcen:

  • weniger Frischöl
  • weniger Altöl und CO2ca. 43.200 kg CO2 pro Jahr eingespart dank Ölrückgewinnung (9.000 L) *)
*) ca. 4,8 kg CO2 pro 1 Liter Öl (Herstellung und Entsorgung)
