Pflege von Getriebeöl | Kegelradgetriebe und Hydraulik, Wasserturbine
Praxisbericht
Wasserturbine
Turbine: Wasserturbine SULZER (1 MW)
System: kombiniertes Steuer- und Schmierölsystem für Hydraulik und Kegelradgetriebe zum Antrieb eines GE® Generators
Ölvolumen: 800 Liter
Öltyp: Getriebeöl Mobil SHC 75W90
Herausforderung
Ölanalysen belegten den schlechten Zustand des Öls mit einem hohen Partikelgehalt und einem außergewöhnlich hohen MPC-Wert > 100. Beides Indikatoren für Verschleißvorgänge und harzähnliche Ablagerungen im gesamten Ölsystem (Varnish). Im Gegensatz dazu war der Wassergehalt im Öl äußerst gering (Kondenswasser infolge niedriger Wintertemperaturen). Angesichts dieser Befunde zeigte sich der Betreiber besorgt über den Zustand seiner Turbine und suchte nach Lösungen die Lebensdauer von Turbinengetriebe und Öl zu verlängern.
Energieerzeugungsanlage
Lösung: Pflege von Getriebeöl mit CJC®
Installation eines CJC® Ölpflegesystems 27/27 für die kontinuierliche Tiefenfiltration und Pflege des Öls im Nebenstrom (24/7). Das Filtermaterial aus 100 % Naturfasern entfernt effizient Partikel, Oxidationsprodukte (Varnish, Verharzungen) und Wasser und sorgt so für den optimalen Schutz von Komponenten und Öl.
Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtermaterial: 100 % Naturfasern
Schmutzaufnahmekapazität: bis zu 12 kg
Wasseraufnahmekapazität: > 0,9 l

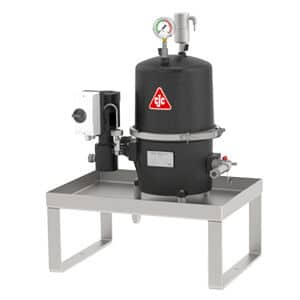

CJC® Ölpflegesystem 27/27
Resultat
Die Ölanalyse, die nach 2,5 Monaten durchgeführt wurde, bestätigte die deutliche verbesserte Ölreinheit. Der MPC-Wert sank auf einen unkritischen Bereich
< 5 und der Partikelgehalt entsprach mit 19/18/14 (ISO 4406) der typischen Reinheit von Frischöl. Auch 15 Monate später sind Varnishneigung und Partikelgehalt noch auf einem sehr niedrigen Niveau. Das Getriebeöl kann weiterhin eingesetzt werden und bietet optimalen Schutz vor Verschleiß und Ablagerungen.
Der Betreiber entschied sich, an allen fünf Turbinen der Energieerzeugungsanlage #1 und an vier weiteren Turbinen der Energieerzeugungsanlage #2, CJC® Ölpflegesysteme nachzurüsten.
Varnishneigung — MPC-Wert
Ölanalysen — Turbine #G3
| Nach 2,5 Monaten mit CJC® |
Nach 3,5 Monaten mit CJC® |
Nach 7,5 Monaten mit CJC® |
Nach 15 Monaten mit CJC® |
|
| Partikgehalt in 100 ml Öl | ||||
| ISO Code 4406 |
19/18/14 | 19/17/14 | 16/15/11 | 15/13/9 |
| Partikel > 4 µm |
390.700 | 303.500 | 57.400 | 17.900 |
| Partikel > 6 µm |
151.900 | 118.000 | 22.300 | 6.900 |
| Partikel > 14 µm |
11.500 | 9.000 | 1.700 | 500 |
| Partikel > 50 µm |
500 | 300 | 0 | 0 |
| Einzelkomponenten-Test | ||||
| Gravimet. Analyse Schmutzgehalt |
0,3100 g | 0,0100 g | 0,0096 | 0,0084 |
| Wassergehalt | – | – | – | 0,028 % (280 ppm) |
Informationen zu den Ölanalysen bzw. Laborberichten auf Anfrage erhältlich.
Kundenkommentar
„Ich bin mit den Ergebnissen, die wir mit den neuen CJC® Ölpflegesystemen erzielt haben, sehr zufrieden. Unsere Vorgehensweise, zunächst die Ergebnisse der G3 zu analysieren, bevor die übrigen acht Anlagen angeschafft wurden, erleichterte unserem Controlling die Entscheidung.“
Betriebsleiter
Einsparungen & Vorteile
Durch die Installation des CJC® Ölpflegesystems hat unser Kunde folgende Vorteile erzielt:
- 800 Liter Öl eingespart durch die Pflege von Getriebeöl — statt Wechsel
- optimaler Schutz vor Verschleiß und Ablagerungen
- erwartete Lebensdauer des Turbinengetriebes um Faktor 1,7 erhöht
