Hydrauliköl entwässern und reinigen | Regelsystem, Wasserkraft-Talsperre

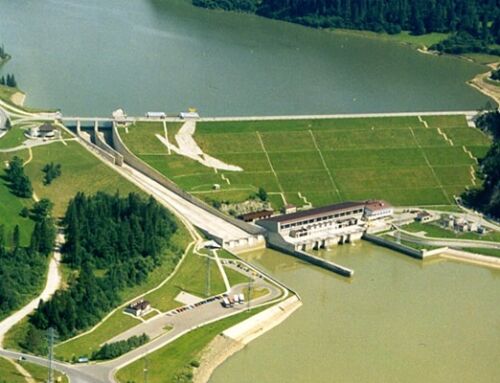

Wasserkraft-Talsperre

System: Hydraulikzylinder, Ventile
Ölvolumen: 600 Liter
Öltyp: Hydrauliköl DTE 13M

Herausforderung

Der Eintrag von Wasser in das Hydrauliköl ist unvermeidbar. Aufgrund der generell umgebungsbedingt hohen Luftfeuchtigkeit, den Temperaturschwankungen, aber auch infolge defekter Dichtungen dringt permanent Wasser in das Hydrauliköl ein. Undichtigkeiten an den Zylinder haben zudem zur Folge, dass der Kolben bei jeder Bewegung in großen Mengen Verunreinigungen einträgt. Verunreinigungen und ein hoher Wassergehalt erhöhen das Risiko für Ausfälle — problematisch insbesondere bei den vielen kritischen Komponenten.

Test-Installation: Hydrauliköl entwässern

Zu Testzwecken installierte unser Kunde einen CJC® Filter Separator zur Entwässerung sowie Fein- und Tiefenfiltration des Hydrauliköls. Der Wassergehalt des Öls in dem ersten Tank betrug 3.960 ppm bei 9 °C, das Öl war milchig gelb. Dieser Wert überstieg den für Ventilblöcke und Pumpen maximal erlaubten Grenzwert um das 10-fache. 24 Stunden nach Installation des CJC® Ölpflegesystems betrug der Wassergehalt bereits lediglich noch 517 ppm.

In den folgenden zwei Wochen brach der Winter an, die Umgebungstemperaturen sanken und die Öltemperatur lag bei nur noch 3 °C. Trotz dieser erschwerten Bedingungen ermöglichte die spezielle CJC® Technologie den Wassergehalt auf unter 400 ppm zu senken und das angestrebte Ziel zu erreichen — und verzichtete dabei energieeffizient auf eine Vorerwärmung des Öls.

Filterfeinheit: 3 µm absolut, Rückhalterate 1 µm
Filtermaterial: 100% Naturfasern
Schmutzaufnahmekapazität: bis zu 12 kg
Wasserabscheidung: permanent

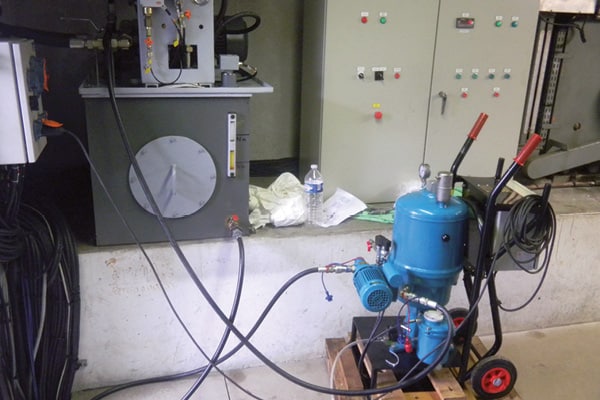

CJC® Filter Separator als mobiles Ölpflegesystem

Resultat

Durch die schnelle Entwässerung und Tiefenfiltration des Hydrauliköls in einem unabhängigen Kreislauf findet der CJC® Filter Separator an mehreren Tanks Einsatz – immer mit hervorragenden Ölwerten als Ergebnis. Die integrierte CJC® Fein- und Tiefenfilterpatrone (Filterfeinheit: 3 µm absolut) entfernt zusätzlich Partikel und Ölabbauprodukte (Varnish, Säuren) aus dem Öl.

Ölproben — Vorher-Nachher

Links: Ölprobe vorher — rechts: Ölprobe nach 1. Tag mit CJC® Filter Separator

Ölanalysen — Wasser- & Partikelgehalt

Kundenkommentar

„Die Laboranalyse bestätigen unseren ersten Eindruck nach der visuellen Inspektion: vom ersten Tag an war der Effekt sofort sichtbar (siehe Fotos Ölproben). Unsere Steuerventile funktionieren nun wieder präzise und zuverlässig, und die Ölqualität entspricht den Anforderungen. Wir haben in einem Monat mit dem CJC® Filter das Hydrauliköl in 2 Tanks gereinigt – schnell und immer mit sehr guten Ergebnissen. Komponenten wie Durchfluss-Module und Pumpen schützen wir jetzt so auch effektiver vor Verschleiß.“

Instandhaltungsleiter der Talsperren

Einsparungen & Vorteile

Durch die Installation des CJC® Ölpflegesystems hat unser Kunde folgende Vorteile erzielt:

• Ölwechsel an mehreren Tanks (jeweils ca. 600 Liter Hydrauliköl) vermieden
• dauerhaft sauberes Hydrauliköl gewährleistet – frei von Wasser, Partikeln und Ölabbauprodukten (Varnish)
• Risiko ungeplanter Ausfälle weiter minimiert
